激光氧分析儀TDLAS可調諧激光原理氧含量分析儀激光含氧量檢測儀

產品簡介
NK-LAG100EX激光氧分析系統 NK-LAG100EX型激光氧量分析儀基于可調諧激光光譜技術，其原理是一束經過準直的激光束穿過目標氣體，當激光的頻率與被測氣體分子的躍遷頻率一致時，激光束的能量會被吸收，利用探測器得到經被測氣體吸收后的激光強度，得到氣體吸收光譜，通過對光譜的分析可以得到被測氣體濃度，該模塊采用多次反射懷特池提供長達10m的測量光程，適用于各種工業環境

產品型號：

更新時間：2025-06-06

廠商性質：生產廠家

訪問量：2507

產品咨詢 19302919151

產品分類

技術文章

詳細介紹在線留言

NK-LAG100EX激光氧分析系統

NK-LAG100EX型激光氧量分析儀基于可調諧激光光譜技術，其原理是一束經過準直的激光束穿過目標氣體，當激光的頻率與被測氣體分子的躍遷頻率一致時，激光束的能量會被吸收，利用探測器得到經被測氣體吸收后的激光強度，得到氣體吸收光譜，通過對光譜的分析可以得到被測氣體濃度，該模塊采用多次反射懷特池提供長達 10m 的測量光程，適用于各種工業環境。

應用領域：

新型能源、石油化工、鋼鐵冶煉、焦爐煤氣、生物反應器、生化制藥、發酵過程監測、環境監測和電力工程等領域的在線過程氧氣分析監測。

應用組成：

l 取樣聚四氟乙烯抗腐蝕性材料取樣

l 預處理單元

l 氣體分析單元

l 附件以及標定單元

系統特點：

l 相比同類產品具有更好的穩定性和

l 精細的溫度補償，提供高精度的氣體分析能力，工業化的制作流程保證產品質量-

l 氣室內壁可選擇鍍特氟龍材料

l 選用進口激光傳感器，具有壽命長、穩定性好、精度高、響應快等特點

l 可調諧激光光譜技術，不受任何背景氣干擾

l 采用多次反射固態懷特池技術，提供長達 10m 的測量光程

l 自動消除環境影響，有溫度、壓力補償功能

l 可高達 100H Z 的測量速度，響應速度極快

l 性能穩定、靈敏度高、長期漂移小

l 使用光學測量技術，具有 10 年以上的正常使用壽命

l 系統柜根據戶內安裝標準噴防腐漆，柜內部側板、背板等部件為耐腐蝕材質

技術參數：

測量原理	可調諧激光吸收光譜技術（TDLAS）
量程	0~5/25/99.999%(可選）
預熱時間	≤2min
供氣方式	流動式
流量	（0.5~2）L/min
響應時間	τ90≤20s
重復性	±1%FS
線性誤差	±1%FS
零點漂移	±2%FS/12月
量程漂移	±2%FS/12月
運行溫度	0℃~45℃
存儲溫度	-20℃~60℃
數字輸出	TTL Modbus協議
工作電源	±12V and +5V DC
使用壽命	大于10年
zui小分辨率	0.001%
輸出信號	模擬4~20mA、數字RS485
防護等級	IP66
防爆等級	ExdⅡCT6

系統清單：

項名	名稱	規格	產地	備注

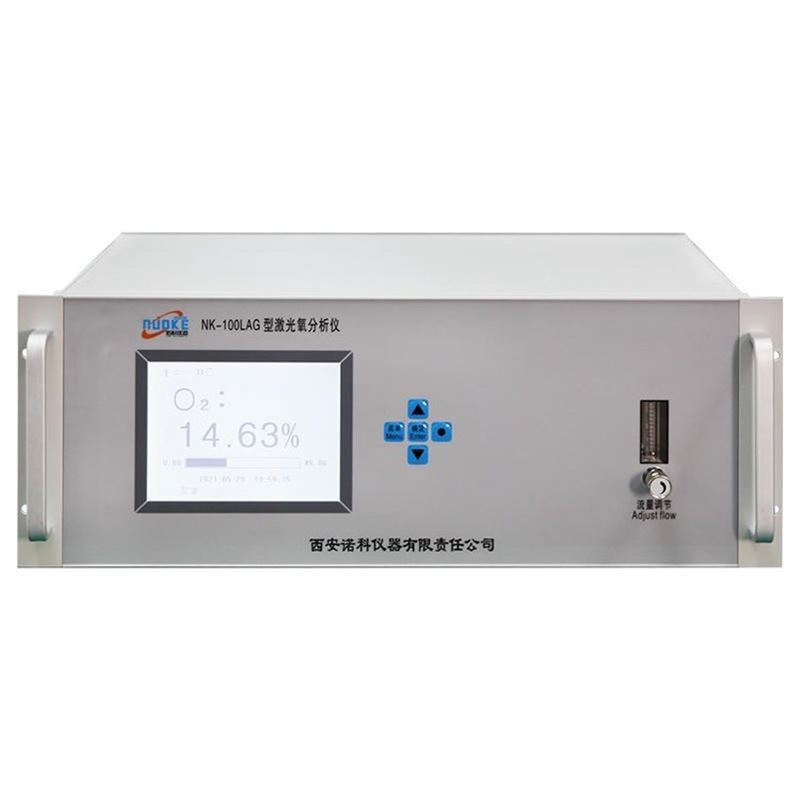

分析單元	NK-LAG100EX 型激光氧分析儀	O2:0～25%	諾科	1臺
	取樣截止閥	Ф6卡套、不銹鋼	諾科	1臺
	不銹鋼霧過濾器	聚四氟防腐材質濾芯	諾科	1套
	氣源處理器	調壓過濾	諾科	1臺
	渦旋制冷器	出口露點3～5℃	諾科	1套
	不銹鋼疏水閥	不銹鋼（防腐四氟）	諾科	1臺
	雙路干燥裝置（含切換閥）	出口露點-20～-40℃	諾科	1套
	分析流量調節裝置	0-600mL/min	常州	1套
	膜式精密過濾器	Φ6接口	諾科	1套
	專用接頭、組件	Φ6接口、不銹鋼	諾科	1套
標校單元	三通標校切換閥	Φ6接口、不銹鋼	諾科	1臺
	標氣專用減壓閥	不銹鋼	諾科	1套
	標氣	零點氣高純氮	國內配套	2瓶
	標氣	20%氧氣余氮氣	國內配套	1瓶

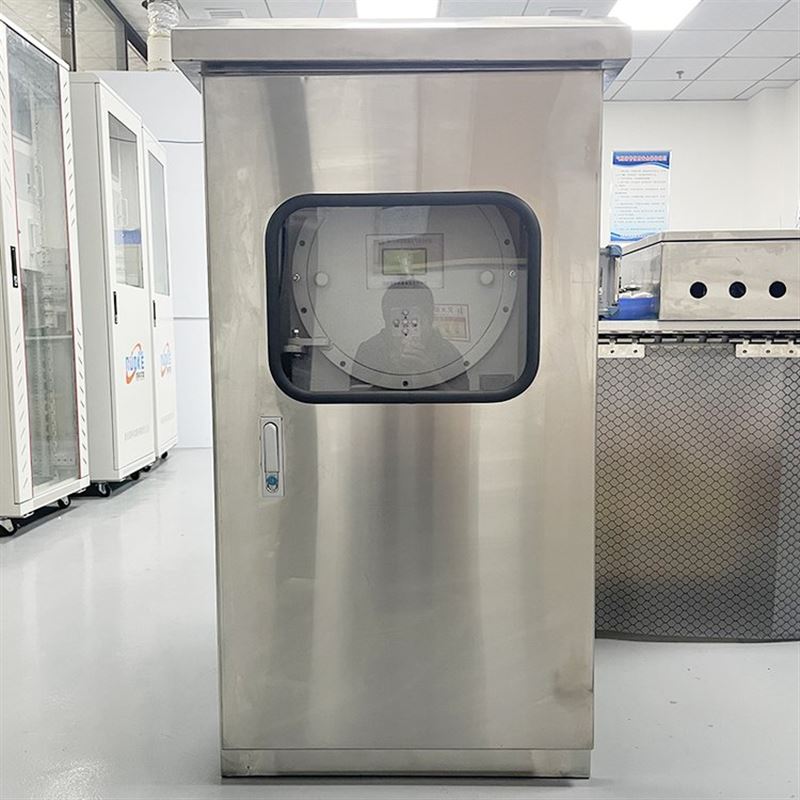

分析柜	分析柜	1600×600×600	西安諾科	1臺
電氣單元	防爆電源控制箱（二進八出）	防爆等級ExdIICT4	國內配套	1臺
電氣單元	防爆信號接線箱	弱電，防爆等級ExdIICT4	國內配套	1臺
取樣管及伴熱裝置	Ф6特氟龍取樣管		諾科	20米
抽氣泵	防腐蝕型	N86F	法國	1套
報警	聲光報警	防爆等級ExdIICT4	國內配套	1套
